Задача от заказчика
Компания «Энергосфера» обратилась с задачей визуализировать серию высоковольтных кабельных муфт 10 кВ: 3КНТП-10, 3СТП-10, 1СТО-10. Требовалось создать технически точные и визуально чистые 3D-модели, демонстрирующие внутреннее устройство кабельной муфты в разрезе, с подчёркиванием слоёв экрана, жил, наконечников, уплотнителей и заземляющих элементов.
Основное назначение:
- публикация в каталоге продукции
- размещение на сайте и в презентациях
- обучение и пояснение клиентам
Что мы сделали
Были созданы 3D-модели трёх типов термоусаживаемых муфт:

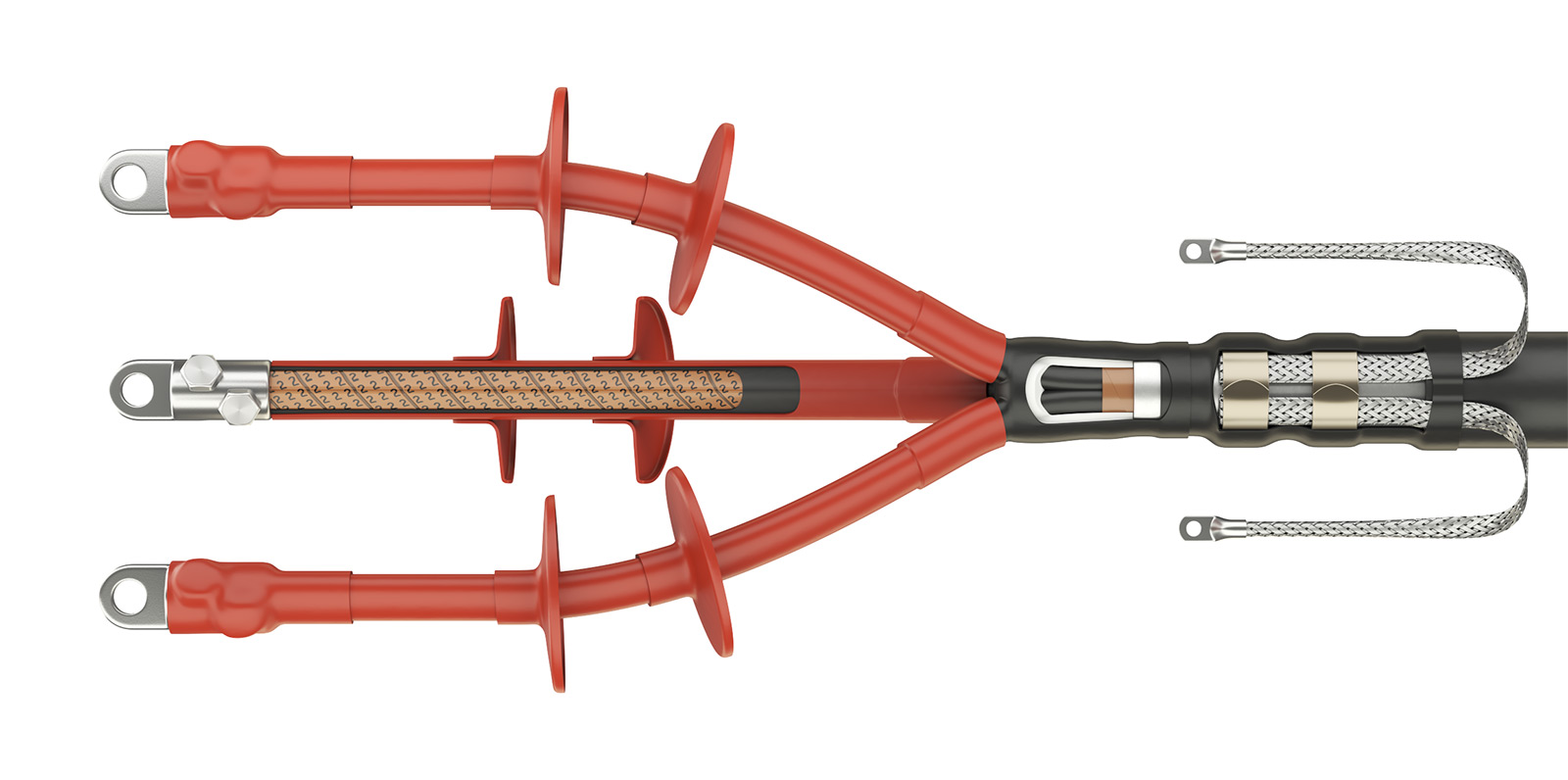

- 3КНТП-10 — концевая наружная термоусаживаемая трёхжильная муфта

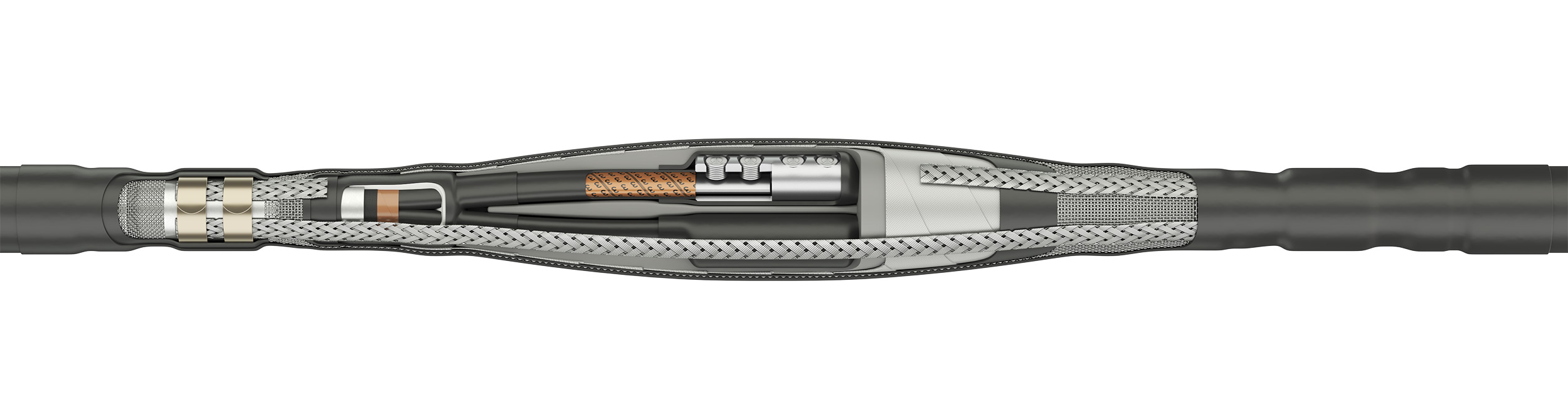

- 3СТП-10 — соединительная термоусаживаемая трёхжильная муфта
- 1СТО-10 — соединительная термоусаживаемая одножильная муфта

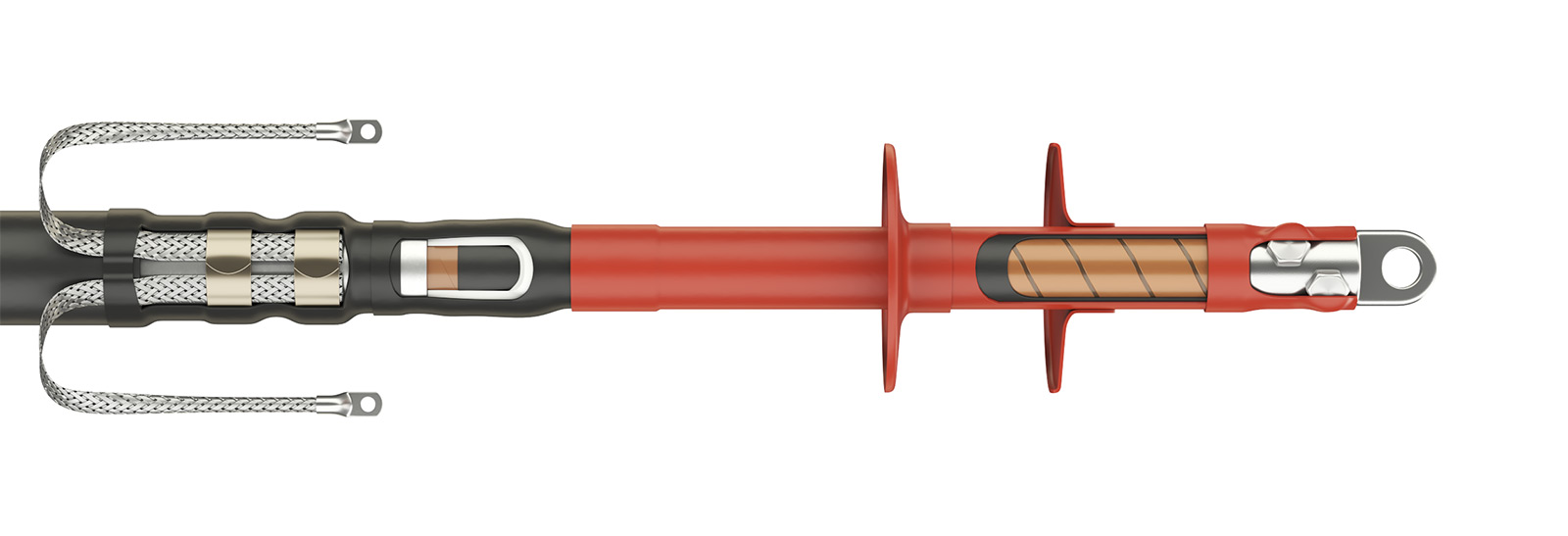

Каждая модель выполнена в разрезе и показывает разделку кабеля по слоям (жила, изоляция, экран, оболочка), наконечники и внутренние обжимные элементы, заземляющие провода и их фиксацию, термоусаживаемые трубки, экранные муфты, паяные соединения
Работы включали техническое моделирование по предоставленным чертежам и фото, создание 3D-разрезов с акцентом на конструктивную суть, реалистичные, но технически чистые PBR-материалы (медь, изоляция, металл, сетка), студийный визуал без отвлекающего фона — готовый к применению в каталоге
Результат
Получился профессиональный набор визуализаций, где каждая муфта представлена как инженерно точный, понятный и привлекательный продукт.
Изображения используются:
- в каталоге продукции МПК «Энергосфера»
- на сайте компании
- в коммерческих предложениях и инструкциях
Теперь клиенту не нужно «догадываться» по фото или чертежу — он сразу видит внутреннее устройство муфты и её принцип работы.
Если вы хотите профессионально визуализировать электротехническую продукцию — мы создадим 3Dмодель любого изделия с учётом всех технических нюансов. Напишите нам — обсудим ваш проект.
